固相萃取法提銪和鈾樹脂Tulsimer? CH-238

一、產品介紹

　　Tulsimer ^? CH-238 是一款含親銪和鈾官能團的大孔弱酸螯合型離子交換樹脂。

　　在使用固相萃取工藝預富集和分離痕量銪(Eu)和鈾(U)的方法中發現，Tulsimer ^? CH-238 有極優異的表現。采用放射性示蹤技術，使用 1?2,1??Eu 和 233U 放射性核素對銪和鈾進行測定。結果表明，在 pH 5.3 時，樹脂對銪的最大吸附容量為 0.31 mmol/g;在 pH 3.1 時，對鈾的最大吸附容量為 0.96 mmol/g。

　　與銫和鍶相比，含親銪和鈾基團的 Tulsimer ^? CH-238 樹脂在酸性條件下對銪和鈾具有強選擇性吸附能力。這種高選擇性主要源于官能團中的氧供體原子，其在與銪和鈾的結合中發揮關鍵作用。因此，該樹脂可有效用于從不同核廢料或者礦石中預富集和分離銪和鈾。該方法操作簡便、快速高效，適用于痕量銪和鈾的應用。

　　Tulsimer ^? CH-238 洗脫吸附的放射性核素后，再生樹脂可重復使用。再生后的樹脂無殘留放射性活度，經多次負載 - 洗脫循環后，交換容量幾乎保持不變，仍能維持原有性能。


二、重要參數

Tulsimer ^?CH-238 典型特性
主體結構/Matrix Structure	大孔交聯聚苯乙烯/Macro porous Cross-linked Polystyrene
官能基/Functional group	親銪和鈾官能團
物理形態/Physical form	濕潤球形/Moist Spherical Beads
離子型式/Ionic form	氯/Chloride
目數/Screen Size USS(wet)	16 - 50
粒度/Particle Size (95% min)	0.3 - 1.2 mm
總交換量/Total exchange capacity	2.0 mol/L
濕度/Moisture content	40±3%
反洗穩定密度/Backwash settled density	670 - 720g/l
熱穩定性℃/℉/ Thermal Stability	60℃（140℉）
操作 PH/Operating pH range	0 - 14
溶解度/Solubility	不溶于一般溶劑/Insoluble in all common solvents

　　不同金屬離子的吸附量

　　含親銪和鈾官能團的Tulsimer?CH-238樹脂帶有-2凈電荷，能從較高pH溶液中高效吸附鍶(II)等元素。但由于大多數放射性廢物溶液為酸性介質，本研究重點考察樹脂在酸性/低pH溶液中的金屬離子吸附性能。

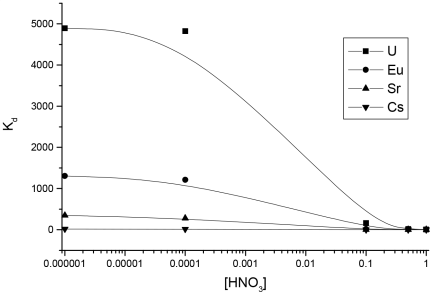

圖 1 Tulsimer? CH-238 樹脂對不同金屬離子的吸附量隨硝酸濃度的變化

　　Tulsimer?CH-238 樹脂對不同金屬離子的吸附曲線隨水相酸度的變化如圖1所示。在pH≤4時，對鈾和銪均表現出高吸附量，超過該pH值后吸附量急劇下降。在pH6時，銪和鈾的分配系數(Kd)值分別為1304和4890。Sr2?和Cs?等其他金屬離子的吸附量極低。

　　總離子交換容量

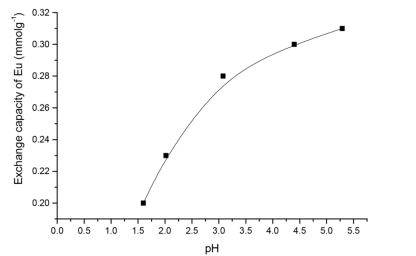

　　在不同pH值條件下，測定鈾和銪的總離子交換容量(圖2和圖3)。兩種金屬的交換容量均隨pH值升高而增加，但鈾在pH2.0-3.5范圍內表現出恒定的交換容量，而銪的交換容量在pH高達5.5時仍呈單調增長趨勢。在pH3.1時，樹脂對鈾的交換容量為0.96mmol/g;在pH5.3時，對銪的交換容量為0.31mmol/g。
